Miks peetakse tagasilöögiklappe tööstuslike vedeliku juhtimissüsteemide peamisteks automaatkomponentideks?

Tööstuslikes vedelike juhtimissüsteemidestagasilöögiklapidon üliolulised automaatsed komponendid, mis on loodud vältima keskkonna juhuslikku tagasivoolu, kaitstes selliseid seadmeid nagu pumbad ja mootorid ning tagades tööstusprotsesside stabiilsuse. Professionaalse tootjana, kellel on täiustatud tootmisvõimalused ja globaalne ekspordikogemus,Tianjin Milestone Valve Companykeskendub suure jõudlusega tagasilöögiklappide ja muude tööstuslike ventiilide pakkumisele, et rahuldada erinevaid tööstuslikke vajadusi. Niisiis, kas saate tagasilöögiklappidest aru?

Mis on tagasilöögiklapp?

A tagasilöögiklappon automaatventiil, mille sulgurosa (ringklapi ketas) töötab oma raskuse ja vedeliku rõhu all. Selle peamine ülesanne on takistada keskkonna tagasivoolu, muutes selle erinevate tööstusharude vedeliku transpordisüsteemides asendamatuks komponendiks. Erinevalt käsi- või poolautomaatsetest ventiilidest ei vaja tagasilöögiklapid välist toiteallikat – nende tööd juhib täielikult keskkonna enda dünaamiline rõhk, tagades reaalajas ja usaldusväärse tagasivoolu vältimise.

Kontrollventiilide põhifunktsioonid

Meediumi tagasivoolu takistamine: see on kõige elementaarsem funktsioon. Torusüsteemides takistavad tagasilöögiklapid süsteemi rõhu langemisel kandja tagasivoolu, vältides tootmise katkestusi.

Pumpade ja ajamimootorite kaitsmine: tagasivool võib põhjustada pumpade tagurdamise, kahjustades potentsiaalselt sisemisi komponente ja koormates ajamimootorit üle, põhjustades kulukaid seisakuid. Tagasivooluklapid sulguvad kohe pärast tagasivoolu, välistades selle ohu.

Meediumi ohutu tühjendamine mahutitest: säilitusmahutites või surveanumates kontrollivad tagasilöögiklapid kandja ühesuunalist voolu, tagades ohutu tühjendamise ja vältides sifooni tagasivoolu või saastumist.

Ohutu isolatsioon: tagasilöögiklappe kasutatakse koos väravaventiilidega, et moodustada kahekordne kaitsesüsteem. Näiteks kõrgsurvetorustike puhul takistavad tagasilöögiklapid tagasivoolu, siibrid võimaldavad hoolduseks käsitsi isoleerimist, parandades seega süsteemi üldist ohutust.

Tagasilöögiklappide tüübid: tõste- ja pöördeventiilid

Klapiketta liikumise põhjal jagunevad tagasilöögiklapid peamiselt tõste- ja tagasilöögiklappideks. Igal tüübil on oma ainulaadsed struktuuriomadused ja kasutusstsenaariumid, mis sobivad erinevate tööstuslike vajadustega.

Tõstke tagasilöögiklapp

Tõste tagasilöögiklapi struktuur sarnaneb värava ventiili omaga, kuid sellel puudub ventiili vars, mis käitab ventiili ketast. Klapiketas liigub voolu reguleerimiseks vertikaalselt (üles ja alla) piki klapipesa.

Tööpõhimõte

Avamisprotsess: kui keskkond voolab sisselaskeotsast (alumine külg) väljalaskeotsa (ülemine külg), surub sisselaskerõhk klapi ketast ülespoole, ületades klapiketta enda kaalu ja voolu hõõrdumise kombineeritud takistuse. See tõstab klapiketta klapipesalt maha, võimaldades keskkonnal sujuvalt läbida.

Sulgemisprotsess: kui keskkond üritab voolata tagasi, surub vastupidine rõhk klapi ketast allapoole. Seejärel surub klapiketas oma raskuse ja vastupidise rõhu mõjul kindlalt vastu klapipesa, tihendades torujuhtme ja takistades tagasivoolu.

Peamised eelised

Kiire sulgemisreaktsioon, ideaalne sagedaste rõhumuutustega süsteemidele.

Suur tihendustäpsus suletuna, sobib madala lekkevajadusega kandjale.

Tüüpilised rakendused

Veevarustus- ja drenaažisüsteemid.

Katelde toiteveetorustik ja aurusüsteemid elektrijaamades.

Kergetööstuse sektorid, mis nõuavad söötme ülikõrget puhtust.

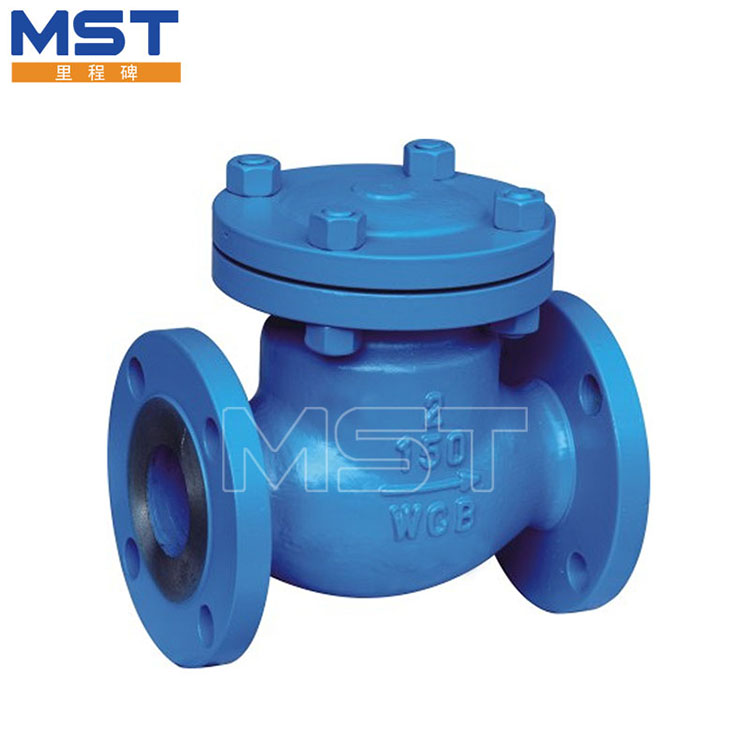

Pöördetüüpi tagasilöögiklapp

Pöördtüüpi tagasilöögiklapil on ketas, mis on kaldu ja on paigaldatud pöörlevale teljele (tavaliselt asub klapipesa lähedal). Ketas pöörleb ümber selle telje, et avada või sulgeda, mitte vertikaalselt liikuda.

Tööpõhimõte

Avamisprotsess: kui keskkond voolab ettepoole, surub selle rõhk ketta klapipesast eemale, luues keskkonnale läbipääsu. Ketta pöördenurga määrab keskkonna voolukiirus – suurema voolukiiruse tulemuseks on suurem avanemisnurk, mis vähendab voolutakistust.

Sulgemisprotsess: kui toimub tagasivool, surub keskkonna vastupidine rõhk ketta tagasi klapipesa poole. Seejärel tihendab ketas istme vastusurve all, peatades tagasivoolu. Tööpõhimõte sarnaneb tõstetüüpi tagasilöögiklapiga, kuid pöördeliigutus vähendab sulgemise ajal löögijõudu, pikendades klapi kasutusiga.

Peamised eelised

Madal voolutakistus, mistõttu sobib see suure läbimõõduga torustike või suure voolukiirusega süsteemide jaoks.

Lihtne struktuur, lihtne hooldus ja tugev kohanemisvõime vähese lisandiga kandjaga (nt reovesi, toornafta).

Tüüpilised rakendused

Nafta- ja gaasitorud.

Soojusvarustussüsteemid.

Metallurgiatööstus.
