Miks peaksite oma tööstuslike rakenduste jaoks valima libliklapi?

Vedeliku juhtimise maailmas on klapid iga tööstussüsteemi keskmes. Nad määravad, kui hästi torujuhtmed toimivad, kuidas ohutult töötleb ja kui tõhusalt tööstused säästavad energiat ja ressursse. Mitut tüüpi ventiilide hulgasLabaventiilpaistab silma mitmekülgse, kulutõhusa ja usaldusväärse lahendusena nii keskmise kui ka suuremahuliste toimingute jaoks. Selle ainulaadne disain ja tugev jõudlus muudavad selle sobivaks veevarustuseks, reoveepuhastuseks, keemiatööstuses, elektrijaamades ja HVAC -süsteemideks.

Selles artiklis vaadeldakse üksikasjalikult tööpõhimõtteid, spetsifikatsioone, eeliseid ja rakendusi, misTianjini verstapostiklapi ettevõte, eelistage seda tüüpi ventiili nende torustikes.

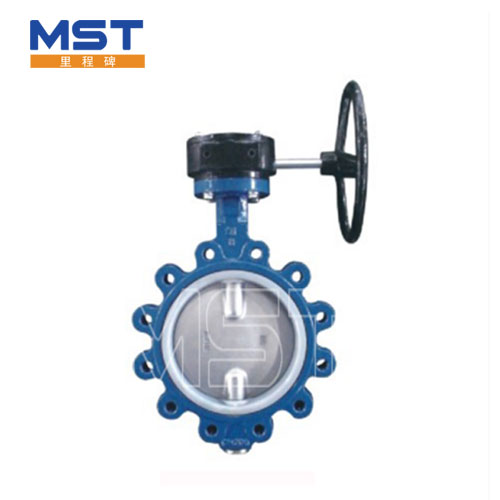

Mis on laba liblikaventiil?

Lülitusventiil on veerand pöördeklapp, mis on loodud vedeliku voolu reguleerimiseks või isoleerimiseks torustike piires. Seda eristab selle "LUG" disain, millel on keermestatud sisetükid klapi korpuse mõlemal küljel. See konstruktsioon võimaldab ventiili poltida otse äärikutele, võimaldades hõlpsat paigaldamist ja eemaldamist ilma kogu torustikusüsteemi häirimata.

See funktsioon muudab kinnitusventiili sagedast hooldust vajavate süsteemide jaoks väga praktiliseks, kus torujuhtme üks külg võib -olla tuleb lahti ühendada, ilma et teine ​​mõjutaks teist.

Peamised funktsioonid ja tööpõhimõte

Kihutava liblikaventiili tööpõhimõte on sirgjooneline, kuid samas tõhus:

• See töötab veerandi pöörde liikumisega.

• Ümmargune ketas, mis on paigutatud toru keskele, pöörleb voolu juhtimiseks ümber vertikaaltelje.

• Kui käepide või ajam pööratakse 90 kraadi, avaneb ketas kas või sulgeb lõiku täielikult.

• Klapi saab seada ka vaheasendisse, võimaldades täpset voolu reguleerimist.

See disain vähendab vastupanu, vähendab rõhu langust ja tagab usaldusväärse tihendamise, kui see on ühendatud kvaliteetsete elastomeeri istmetega.

LUG Butterfly klapi tooteparameetrid

Allpool on toodud üldised parameetrid, mis tutvustavad tavalise kinnitusventiili tehnilisi võimalusi:

Peamised spetsifikatsioonid

• Suurusevahemik: DN50 - DN1200 (2 " - 48")

• Rõhureiting: PN10, PN16, ANSI 150

• Kehamaterjal: Malmist, kõrgtugev raud, süsinikteras, roostevaba teras

• Ketasmaterjal: Kõrgtugev raud, roostevaba teras, alumiiniumist pronks, nailonkattega ketas

• Istmematerjal: EPDM, NBR, PTFE, Viton

• Ühenduse tüüp: Keermestatud insertidega valatud tüüp

• Toimimismeetod: Käsitsi kang, käigukast, elektriline ajam, pneumaatiline ajam

• Temperatuurivahemik: -20 ° C kuni +200 ° C (sõltuvalt istmematerjalist)

• Rakendus: Vesi, õli, gaas, läga, keemilised vedelikud

Tehniline parameetrite tabel

Laba libliklapi eelised

1. Paindlik paigaldamine- saab torujuhtme lõppu paigaldada, ilma et oleks vaja allavoolu torustikku.

2. Lihtne hooldus- Võimaldab süsteemi ühte külge hooldada ilma kogu joont sulgemata.

3. Kulutõhus- kergem ja kompaktsem kui värava- või maakera ventiilid, vähendades nii materjali kui ka paigalduskulusid.

4. Vastupidavus- Materjalidega nagu kõrgtugev raua ja roostevaba teras, talub ventiil rõhku, temperatuuri kõikumisi ja söövitavat keskkonda.

5. Tihe tihendamine-Täiustatud istmematerjalid pakuvad mullide tihedat väljalülitust, isegi keerulistes tingimustes.

6. Mitmekülgsus- Sobib puhta vee, reovee, nafta, gaasi ja kergete kemikaalide jaoks.

Kihutatud liblikaventiili rakendused

LUG Butterfly -klappil on ulatuslikke rakendusi erinevates tööstusharudes:

• Veevarustus ja reoveepuhastus- pakub usaldusväärset väljalülitamist ja kontrolli munitsipaalvee- ja kanalisatsioonisüsteemides.

• HVAC süsteemid- Kasutatakse jahutatud vee ja sooja vee torujuhtmete reguleerimiseks.

• Keemiatööstus- Käsitleb kergeid söövitavaid vedelikke PTFE ja Vitoni istekohtade tõttu.

• Elektrijaamad- Mängib rolli vee jahutamisel ja lisateenustel.

• Meretööstus- Kerge konstruktsioon teeb selle sobivaks pardasüsteemidele.

Selle klapi mitmekülgsus muudab selle inseneride ja projektijuhtide üheks kõige sagedamini määratletud toodetest kogu maailmas.

Võrdlus teiste klapitüüpidega

KKK käik liblikaklapi kohta

Q1: Mis muudab vahvli libliklapi erinevaks vahvli liblikaklapist?
Lülitusventiilil on keermestatud sisetükid (LUG), mis võimaldavad klapi poltidega otse äärikutele, võimaldades torustiku ühel küljel lahti ühendada, ilma et teine ​​häiris teist. Vahvli tüüp seevastu nõuab enne eemaldamist kogu rea sulgemist.

Q2: kas kõrgsurverakenduste jaoks saab kasutada laba libliklappi?
Üldiselt on libliklapid mõeldud keskmise rõhu süsteemide jaoks (PN10-PN16 või ANSI 150). Kõrgema rõhu korral võib olla vajalik spetsialiseeritud materjalid ja tugevdatud kujundused, kuid enamikus tööstuslikes torujuhtmetes on nende rõhu käitlemine piisav.

Q3: Kuidas mõjutab istmematerjal käigulibliklapi jõudlust?
Istmematerjal mõjutab otseselt temperatuuritakistust, tihendusomadusi ja ühilduvust söötmega. Näiteks on EPDM ideaalne vee jaoks, kemikaalide jaoks eelistatakse PTFE -d ja Viton töötab hästi kõrgema temperatuuriga. Õige istme valimine tagab pikaajalise usaldusväärsuse.

Q4: Miks peaksin valima tianjini verstapostiklapi ettevõtte, mis on liblikaventiilide jaoks?
Tianjini verstapost Valviettevõttel on aastaid teadmisi klappide tootmise alal, pakkudes kindlaid disainilahendusi, esmaklassilisi materjale ja kohandatavaid võimalusi. Nende languse liblikaventiile kasutatakse laialdaselt munitsipaal-, tööstus- ja mereprojektides, mis tõestavad nii vastupidavust kui ka tõhusust.

Järeldus

SelleLabaventiilÜhendab tõhususe, vastupidavuse ja praktilisuse, muutes selle tänapäevaste tööstussüsteemide jaoks hädavajalikuks valikuks. Selle paigaldamise lihtsus, võime isoleerida liini ühe külje ja kulutõhus disain aitavad kõik kaasa kasvavale nõudlusele ülemaailmsetel turgudel.

Kui kaalute oma torustikusüsteemide usaldusväärset lahendust, investeerides kvaliteetsetesse ventiilidesseTianjini verstapostiklapi ettevõtetagab nii jõudluse kui ka pikaajalise väärtuse.

Päringute, tehniliste konsultatsioonide või hulgikorralduste saamiseks palun vabaltkontakt Tianjini verstapostiklapi ettevõte- Usaldusväärne nimi ventiilide tootmises ja tarnimises.
